Kemampuan untuk membuat kabel straight dengan susunan yang benar sangatlah penting dalam konektivitas jaringan. Crimping kabel straight merupakan langkah penting dalam membangun jaringan yang andal dan efisien.
Dalam konteks koneksi jaringan, penggunaan kabel ethernet tetap menjadi pilihan tercepat dan paling andal untuk menghubungkan PC ke router atau switch pusat. Crimping kabel straight adalah proses penting yang memastikan apakah setiap titik hubungan dalam jaringan terpasang dengan benar.
Karena itu, pentingnya pemahaman terhadap standar susunan kabel straight, seperti seperti T568A atau T568B menjadi landasan penting. Menerapkan standar crimping kabel straight dengan benar adalah langkah kuncinya.
Ketahui lebih dalam bagaimana susunan kabel straight yang benar dan cara crimping kabel straight dalam ulasan berikut ini, yuk!
Table of Contents
Apa itu Susunan Kabel Straight?

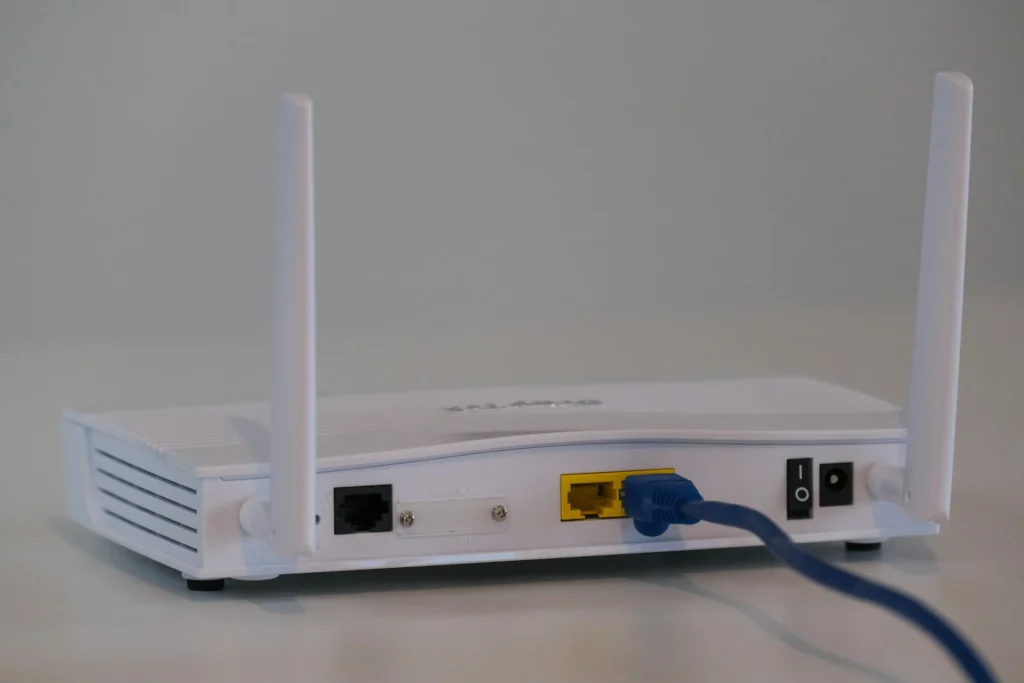

Susunan kabel straight merujuk pada urutan koneksi atau pengkabelan yang diikuti saat menciptakan kabel ethernet. Kabel straight ini umumnya digunakan dalam jaringan lokal (LAN) untuk menghubungkan perangkat seperti komputer, printer, dan perangkat jaringan lainnya ke router atau switch pusat.
Ketika dua perangkat dihubungkan menggunakan kabel straight yang memiliki susunan yang sesuai, koneksi dapat terjalin dengan sukses. Koneksi ini tidak hanya memungkinkan pertukaran data antara perangkat, tetapi juga mendukung kestabilan dan kecepatan koneksi.
Karena itu enting untuk memahami susunan kabel straight, karena kesalahan dalam penyusunan kabel dapat mengakibatkan masalah koneksi dan menghambat kinerja jaringan secara keseluruhan.

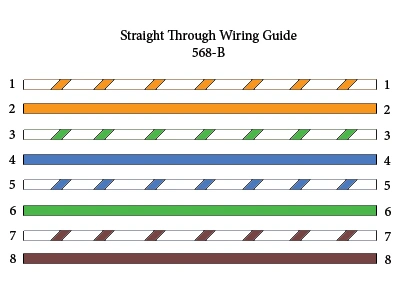

Dua standar utama yang digunakan untuk susunan kabel straight adalah T568A dan T568B. Kedua standar ini menetapkan urutan warna yang harus diikuti pada ujung kabel, termasuk warna-warna, seperti putih, hijau, biru, dan oranye.
Meskipun keduanya memastikan konektivitas yang benar, perbedaan utamanya terletak pada urutan warna pada ujung kabel. Standar T568A menempatkan warna hijau di sebelah kiri, sedangkan T568B menempatkannya di sebelah kanan.

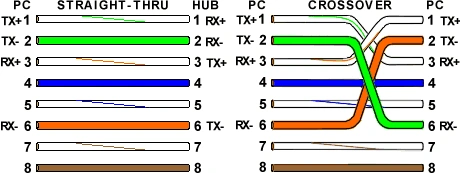

Apa Perbedaan Susunan Kabel Straight dan Cross?
Keberadaan kabel cross (crossover) sebenarnya menjadi bagian yang tak terpisahkan saat membicarakan susunan kabel straight (straight-through). Kedua jenis kabel ini memiliki susunan kabel yang berbeda, dan pemahaman akan perbedaan tersebut sangat penting untuk memastikan bahwa perangkat terhubung dengan benar dan efisien.

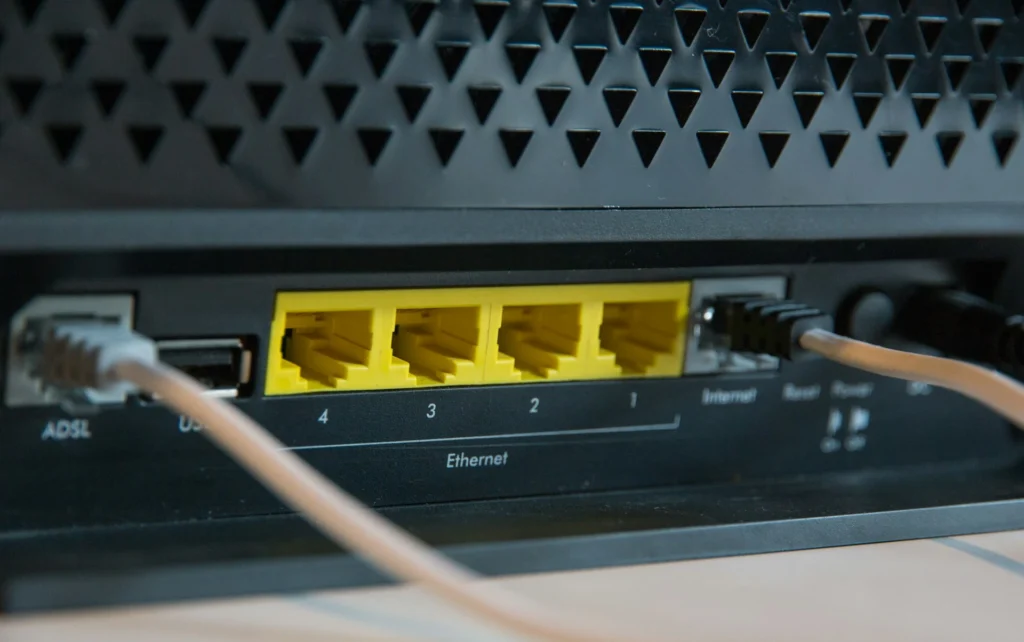

Kabel straight dan kabel cross memiliki fungsi dan penggunaan yang berbeda. Susunan kabel straight digunakan untuk menghubungkan perangkat dengan jenis yang berbeda, seperti PC ke switch atau router.
Dalam konteks ini, koneksi straight mengacu pada penghubungan perangkat sumber data seperti PC ke perangkat penerima data, seperti switch atau router.
Sebaliknya, kabel cross digunakan untuk menghubungkan perangkat dengan jenis yang sama secara langsung, misalnya, menghubungkan dua buah PC atau dua switch. Kabel cross membalik pin sehingga keluaran pada satu perangkat dikirim ke masukan perangkat lain.
Baca juga: 6 Cara Memasukkan Gambar di HTML, Ternyata Praktis!
Cara Crimping Kabel Straight yang Benar
Proses ini merupakan tahap penentu dalam menyusun koneksi yang solid dan andal, memastikan bahwa aliran data antara perangkat dalam jaringan berlangsung dengan lancar. Crimping kabel straight tidak sekadar merangkai fisik kabel dengan konektor, tetapi juga merupakan fondasi yang mendukung kinerja keseluruhan jaringan.
Pentingnya crimping kabel straight dapat diibaratkan sebagai fondasi dalam membangun sebuah bangunan. Sebagaimana fondasi yang kuat mendukung keseluruhan struktur bangunan, crimping kabel straight yang benar mendukung stabilitas dan keandalan jaringan.
Baca juga: 3 Cara Menggunakan Canva untuk Desain, Mudah!

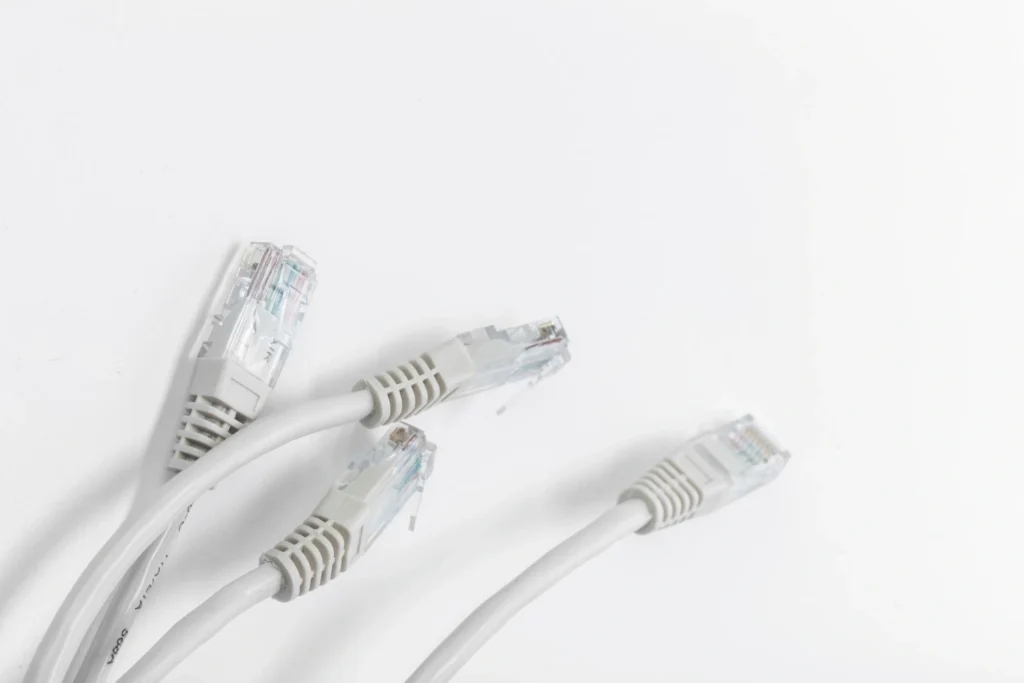

Kabel straight ini umumnya menggunakan konektor RJ45, digunakan untuk menghubungkan perangkat, seperti komputer, printer, atau perangkat jaringan lainnya ke pusat jaringan, seperti router atau switch.
Nah, kalau saat ini kamu tengah membutuhkan informasi mengenai cara crimping kabel straight, penjelasan berikut ini mungkin bisa membantu.

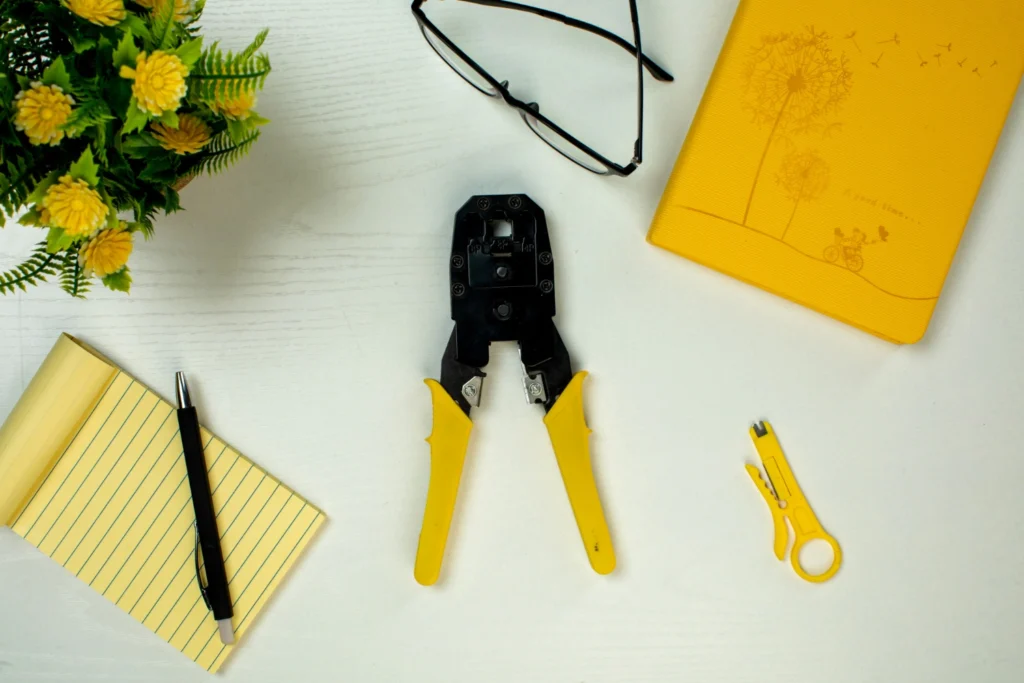

Siapkan Peralatan Crimping
Peralatan yang tepat tidak hanya meningkatkan efisiensi proses crimping, tetapi juga meminimalkan risiko kesalahan yang dapat memengaruhi kualitas konektivitas. Dalam mempersiapkan peralatan untuk crimping kabel straight, beberapa alat kunci yang harus diperhatikan termasuk kabel UTP, konektor RJ45, crimping tool, alat pemotong kabel, dan tester kabel.
Pilih kabel UTP yang sesuai dengan kebutuhan jaringanmu. Pastikan kabel tersebut memiliki panjang yang mencukupi untuk mencapai perangkat yang akan dihubungkan. Kabel UTP umumnya memiliki empat pasang konduktor yang dilindungi oleh isolasi kabel.
Mungkin kamu bertanya-tanya, apa itu crimping tool? Crimpinh tool atau alat crimping adalah alat yang diperlukan untuk menyelesaikan proses crimping. Dengan bentuk seperti tang, alat ini dirancang khusus untuk memasang konektor RJ45 ke ujung kabel dengan presisi.
Pastikan alat crimping yang kamu pilih sesuai dengan ukuran konektor RJ45 yang digunakan dan memiliki mekanisme crimping yang kuat dan stabil. Alat ini harus memberikan tekanan yang cukup untuk menyegel konektor dengan baik tanpa merusak kabel atau konektor itu sendiri.

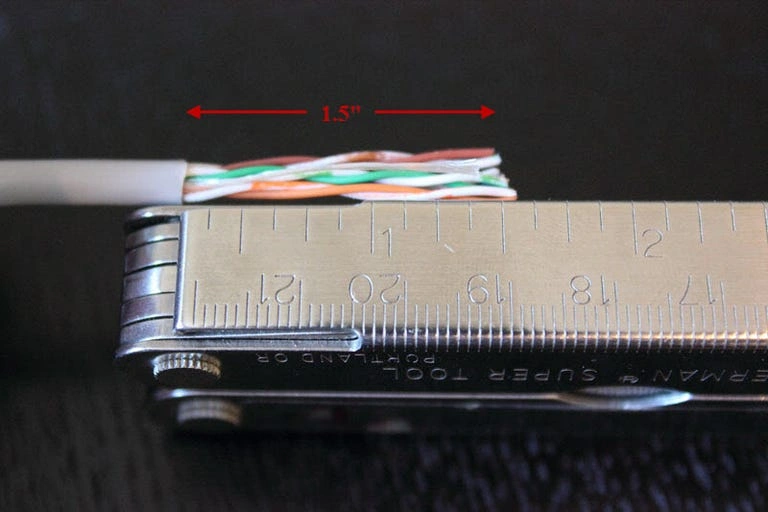

Potong dan Kupas Kulit Kabel
Mengupas kulit kabel memungkinkan akses langsung ke konduktor yang terletak di dalamnya. Konduktor ini adalah kawat logam yang bertanggung jawab untuk menghantarkan sinyal atau data dari satu perangkat ke perangkat lain dalam jaringan.
Tentukan panjang isolasi kabel yang akan dikupas. Umumnya, sekitar 1,5 sentimeter merupakan panjang yang umum digunakan, tetapi dapat disesuaikan sesuai kebutuhan dan aturan spesifik yang diterapkan.
Kamu bisa menggunakan bantuan stripper untuk mengupas kulit kabel. Kemudian, tempatkan ujung kabel yang akan diupas ke dalam lubang stripper. Pastikan kabel masuk sepenuhnya ke dalam lubang.
Setelah ujung kabel terletak dengan baik dalam lubang, putar stripper di sekitar kabel. Proses ini akan secara perlahan mengupas isolasi kabel dan membuka konduktor yang ada di dalamnya.

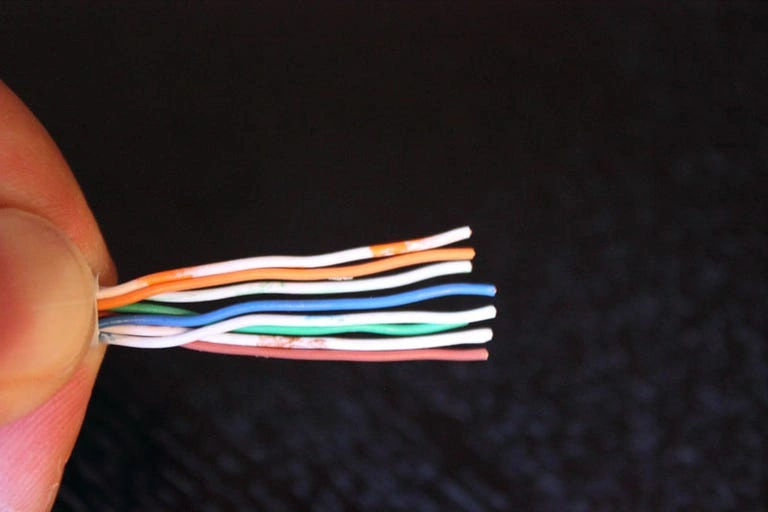

Susun Kabel
Setelah mengupas kulit kabel, langkah selanjutnya adalah mengurai kabel dan memastikan bahwa empat “twisted pair” telah diidentifikasi dengan benar. Rujuklah ke standar T-568B, lalu susun urutan warna kabel dari atas ke bawah pada kedua ujung kabel.
Pastikan urutan warna sama persis di kedua ujung, sesuai dengan standar T-568B yang dipilih untuk susunan kabel straight. Jika ada perbedaan panjang pada kawat konduktor, gunakan pemotong kawat untuk menyamakan panjangnya.
Menyamakan panjang kawat sangat penting untuk memastikan bahwa setiap konduktor mencapai konektor RJ45 dengan panjang yang seragam. Panjang kawat yang konsisten membantu menjaga integritas sinyal dan menghindari gangguan yang dapat terjadi jika panjang kawat berbeda.
Baca juga: 2 Cara Ganti Password Wifi yang Mudah Banget!

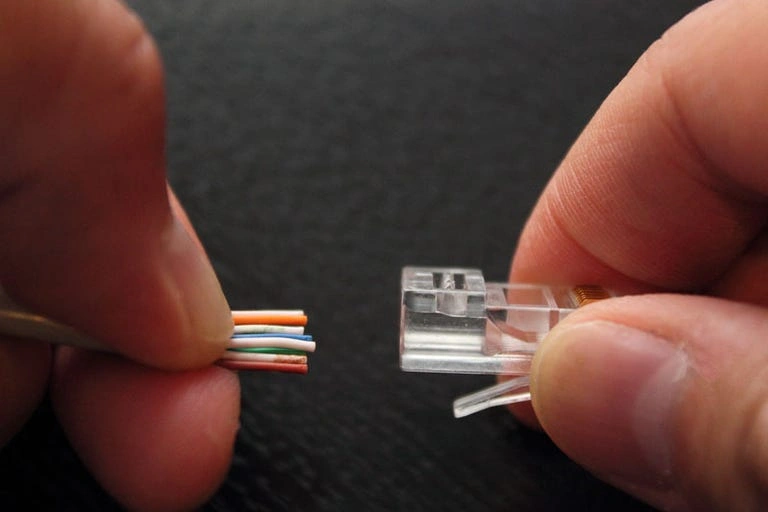

Masukkan ke Dalam Konektor
Setelah memastikan bahwa kabel telah diurai dan disusun dengan benar, langkah selanjutnya adalah memasukkan kabel ke dalam konektor RJ45. Pastikan tab pada konektor UTP menghadap ke bawah untuk memastikan orientasi yang benar.
Sambil memegang kabel dengan rata dan teratur, geser kabel ke dalam konektor hingga mencapai ujungnya. Penting untuk memastikan bahwa seluruh kabel tembaga terlihat di ujung konektor, mencapai hingga ke ujung plastik konektor. Pada saat ini, pastikan bahwa jaket kabel berada sedikit di dalam konektor.
Proses ini memerlukan kehati-hatian agar tidak ada kabel yang terjepit atau terlipat. Seiring kabel masuk ke dalam konektor, pastikan bahwa setiap konduktor berada pada posisi yang benar sesuai dengan susunan warna yang telah kamu tentukan sebelumnya.
Setelah memastikan kabel terpasang dengan benar di dalam konektor RJ45 dan sedikit kulit kabel, langkah selanjutnya adalah menggunakan crimping tool kawat RJ45 untuk menahan konektor pada kabel. Setelah crimping tool ditempatkan dengan baik, kabel tersebut siap untuk menjalani proses crimping di dalamnya.
Tekan crimping tool dengan kuat agar bisa menyatukan konektor ke kawat. Pastikan alat menutup sepenuhnya untuk memastikan koneksi yang kuat dan handal.

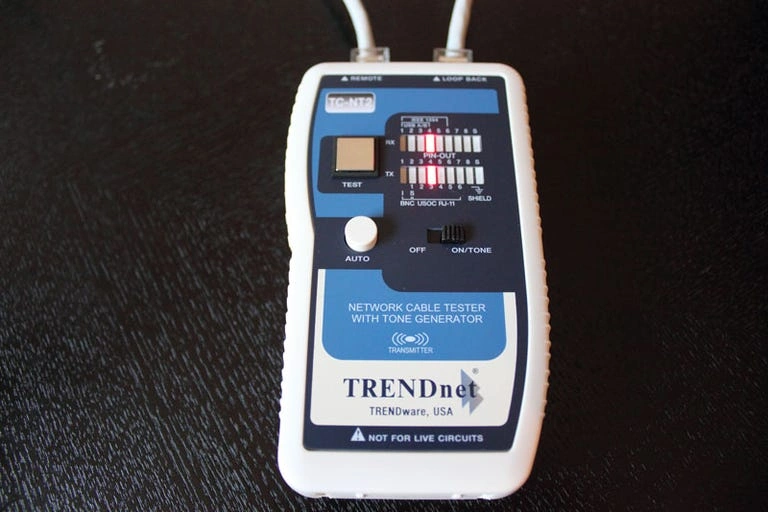

Mengetes Kabel
Setelah menyelesaikan proses crimping, langkah terakhir adalah menguji kabel untuk memastikan kualitas koneksi. Untuk melakukan ini, kamu dapat mencoba kabel pada mesin hidup atau lebih disarankan untuk menggunakan tester kabel.
Dengan menggunakan tester kabel, kamu dapat mengidentifikasi secara akurat di mana letak kabel tersebut dan memperoleh data tentang panjang keseluruhan kabel. Alat ini juga dapat membantu menentukan apakah ada kabel yang terpasang di tempat yang salah.
Proses pengujian ini membantu memastikan bahwa susunan kabel straight yang kamu buat memiliki konektivitas yang baik dan sesuai dengan standar yang diinginkan. Perlu diingat bahwa pengujian kabel setelah crimping sangat penting untuk memastikan bahwa kabel tersebut dapat diandalkan dalam penggunaan sehari-hari.
Untuk memperoleh koneksi jaringan yang andal, penting untuk memahami dan mengimplementasikan langkah-langkah crimping susunan kabel straight dengan benar. Kualitas koneksi jaringan sangat bergantung pada proses ini dan memiliki pemahaman mendalam tentang susunan warna serta teknik crimping dapat memastikan hasil yang optimal.
